Circuitazione Gibson Les Paul '52

760926361 CJ2GC-LSebbene molti strumenti esteriormente siano rimasti pressoche' invariati dagli anni cinquanta-sessanta ad oggi, anche quelli di maggior successo hanno subito modifiche sostanziali negli anni per adattarli meglio ai gusti del periodo. Non hanno fatto eccezione in questo i prodotti di punta di casa Fender come la Stratocaster e la Telecaster (che hanno subito sostanziali modifiche rispetto alla circuitazione originale) e nemmeno la più famosa chitarra prodotta dalla Gibson, ovvero la Les Paul.

Proprio di quest'ultima parleremo oggi (e a cui dedicheremo diversi articoli), presentando la circuitazione da realizzare da chiunque voglia replicare quella originale del '52.



Rispetto alle Fender, il circuito è nei componenti più o meno invariato. Cambia il modo di connetterli tra di loro.



Materiale occorrente per realizzare il circuito:

- 2 pick-up P-90 (ce ne sono diversi in commercio, a seconda del budget che si vuole spendere. Se posso dare un consiglio, io andrei sui Lindy Fralin P-90. Nel caso vogliate replicare la LP '52 su un corpo con gli scassi per gli humbucker, dovrebbero essere scelti dei pick-up che siano costruiti come dei P-90 ma delle dimensioni di un humbucker, come ad esempio i Lindy Fralin P-92);

- 2 condensatori bumble-bee in carta-olio o mylar da 0.022 uF (in caso non si trovino o siano fuori budget, consiglio di sostituirli con due condensatori carta-olio sovietici da 0.022 uF/400V, come ad esempio i K40p-2b);

- 4 potenziometri Centralab 500k audio taper (non proprio facilmente reperibili ne' economici... in caso, sostituite con due potenziometri lineari da 500k per il volume e due da 500k logaritmici per il tono. In ogni caso, visto che vanno montati su una Les Paul, devono essere scelti quelli col cannotto più lungo);

- switch 3 vie;

- jack mono;

- cavi.

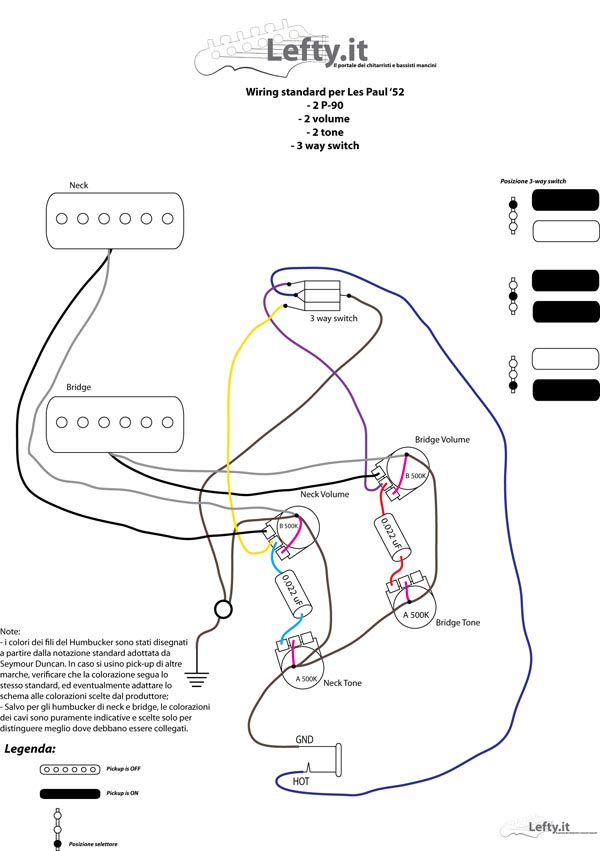

Di seguito è riportata la schematica. Cliccando su essa è possibile vederla in un formato qualitativo migliore. Per sviluppare questa schematica è stata seguita quella adottata per la circuitazione originale, valutando informazioni online e fotografie. Rispetto ad essa, a mio parere, sarebbe opportuno adottare una configurazione che preveda un solo centro di massa.

les paul vintage 52s



L'immagine di copertina e' di proprieta' di CDaughtry ed e' tratta da http://www.lespaulforum.com
