Lefty.it MiniPlaymaker, l'effect switcher bufferizzato di Lefty.it!

IMG 0071Il Lefty.it MiniPlaymaker nasce da una mia esigenza specifica: avevo la necessità di un effect switcher che mi permettesse di attivare o disattivare una intera catena di strumenti in un colpo solo.

Avendo una catena piuttosto lunga e non del tutto immune da rumore e problemi di impedenza, desideravo un prodotto che integrasse anche dei buffer che regolassero le impedenze sia in ingresso che in uscita.

Se era possibile eventualmente trovare sul mercato degli switcher con un buffer all'ingresso, la ricerca di un prodotto che controllasse anche l'uscita e le impedenze sul send e sul return della catena non ha dato nessun esito. Forse non ho fatto una gran ricerca, ma nessun prodotto commerciale aveva le caratteristiche che cercavo.

Da questo nacque l'idea di produrre da me ciò che cercavo.

Tutto ok, in linea teorica… meno se si pensa che quando iniziai il progetto non avevo mai realizzato un buffer. Ne avevo alcuni già integrati nella catena, ma non ne avevo mai realizzato uno.

L'idea pero' stuzzicava parecchio, così ho iniziato a progettare da me il circuito. Da un paio di conoscenze teoriche (almeno a qualcosa la laurea in ingegneria informatica dovrà pur servire! ;D) è nata la prima bozza ed i primi dimensionamenti dei componenti. Un qualcosa che in teoria avrebbe dovuto essere corretto, ma sul quale (molto onestamente) non avrei messo la mano sul fuoco. La parte meccanica era semplice e mutuabile da altri progetti che avevo già realizzato, ma sui buffer qualche dubbio in più l'avevo.

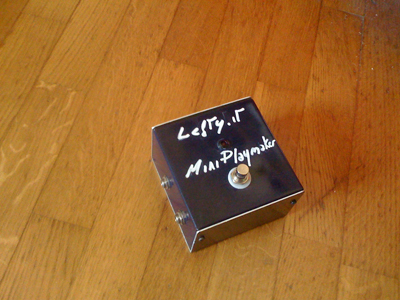

IMG 0072Il progetto fu messo da parte per diverso tempo. Ripreso in mano in seguito, con l'idea di avere un approccio un po' più intelligente (leggasi: cercare di integrare nel progetto il circuito di un buffer progettato da qualcuno più esperto di me). Fu una indescrivibile sorpresa trovare il progetto proposto da General Guitar Gadgets ( https://www.generalguitargadgets.com/pdf/ggg_icbuf_sc.pdf?phpMyAdmin=78482479fd7e7fc3768044a841b3e85a ) e scoprire non solo di aver disegnato il circuito giusto, ma di aver azzeccato alla perfezione pure il dimensionamento dei componenti!!!

E' nato così il primo pedale di Lefty.it, il MiniPlaymaker. Nome scelto in onore del mio sport, il basket, e con l'idea che questo strumento abbia proprio la funzione di "playmaker dell'effettiera". Mini perché l'appetito vien mangiando… così questo progetto è diventato la versione "mini" di un circuito più complesso e che offre più opportunità.

Il design del progetto, eufemisticamente, non è un gran che'... molto onestamente, nel realizzare questo pedale avevo come priorità il fatto che funzionasse e non che sembrasse figo.

Rispetto a quello proposto da GeneralGuitarGadgets, ho apportato alcune modifiche per integrare il buffer nel mio progetto. Modifiche che però non impedivano di usare i circuiti stampati proposti da GeneralGuitarGadgets.com, con indubbi vantaggi sulla qualità del circuito ed il risultato finale.

La base, ovvero il progetto del buffer, e' reperibile qui: https://www.generalguitargadgets.com/projects/15-boostersrouters/74-simple-ic-buffer [per motivi di licenza e di correttezza NON posso pubblicarlo. Posso però indicarvi dove trovarlo e dove comprare le board].

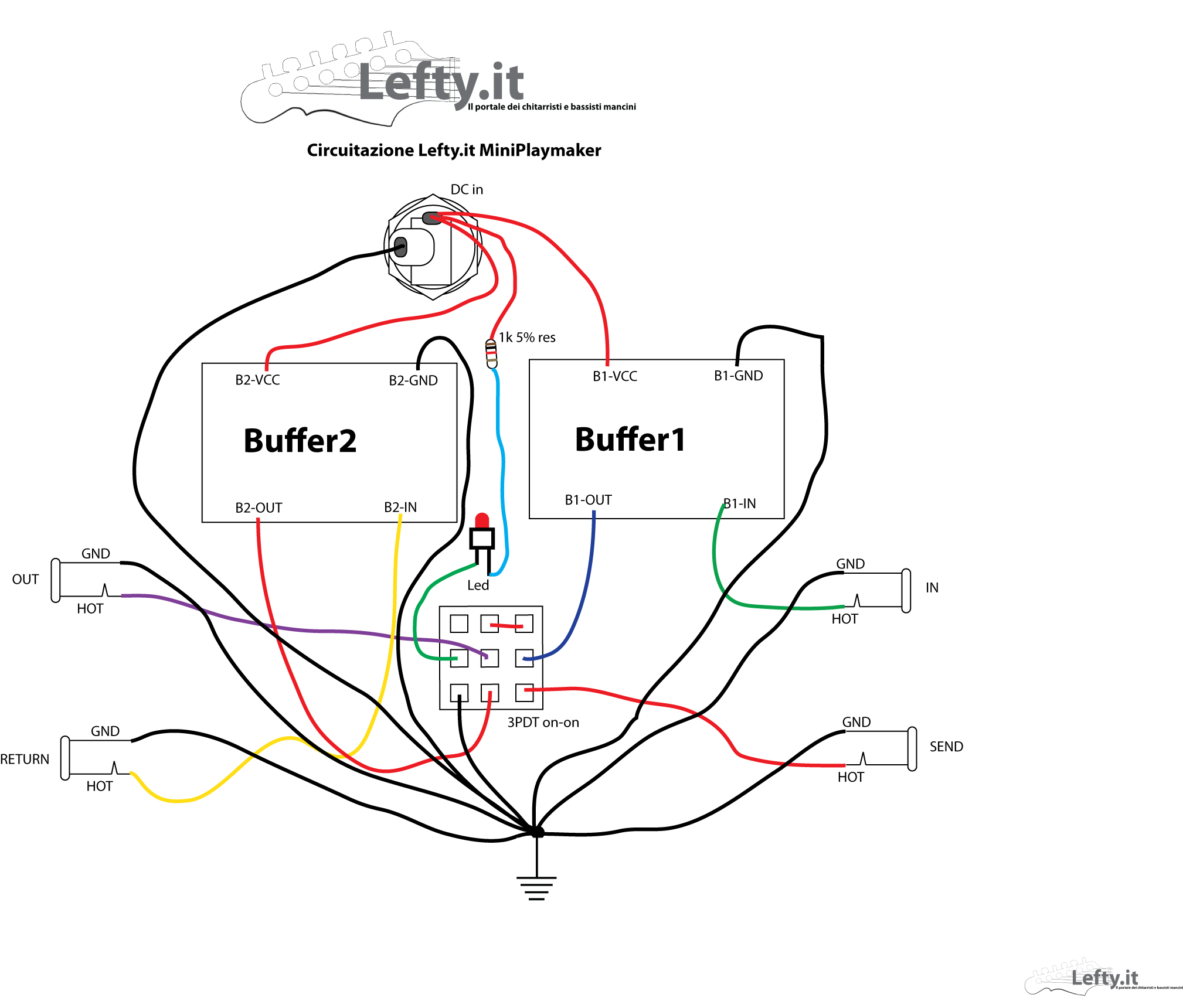

Le board vanno integrate nel seguente modo:

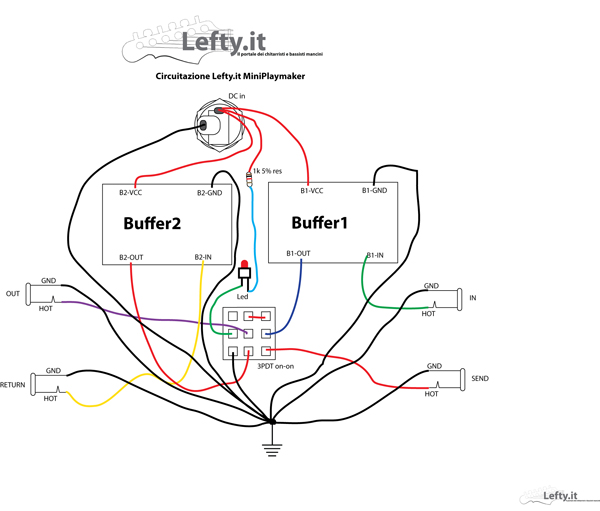

leftyminiplaymaker 01s

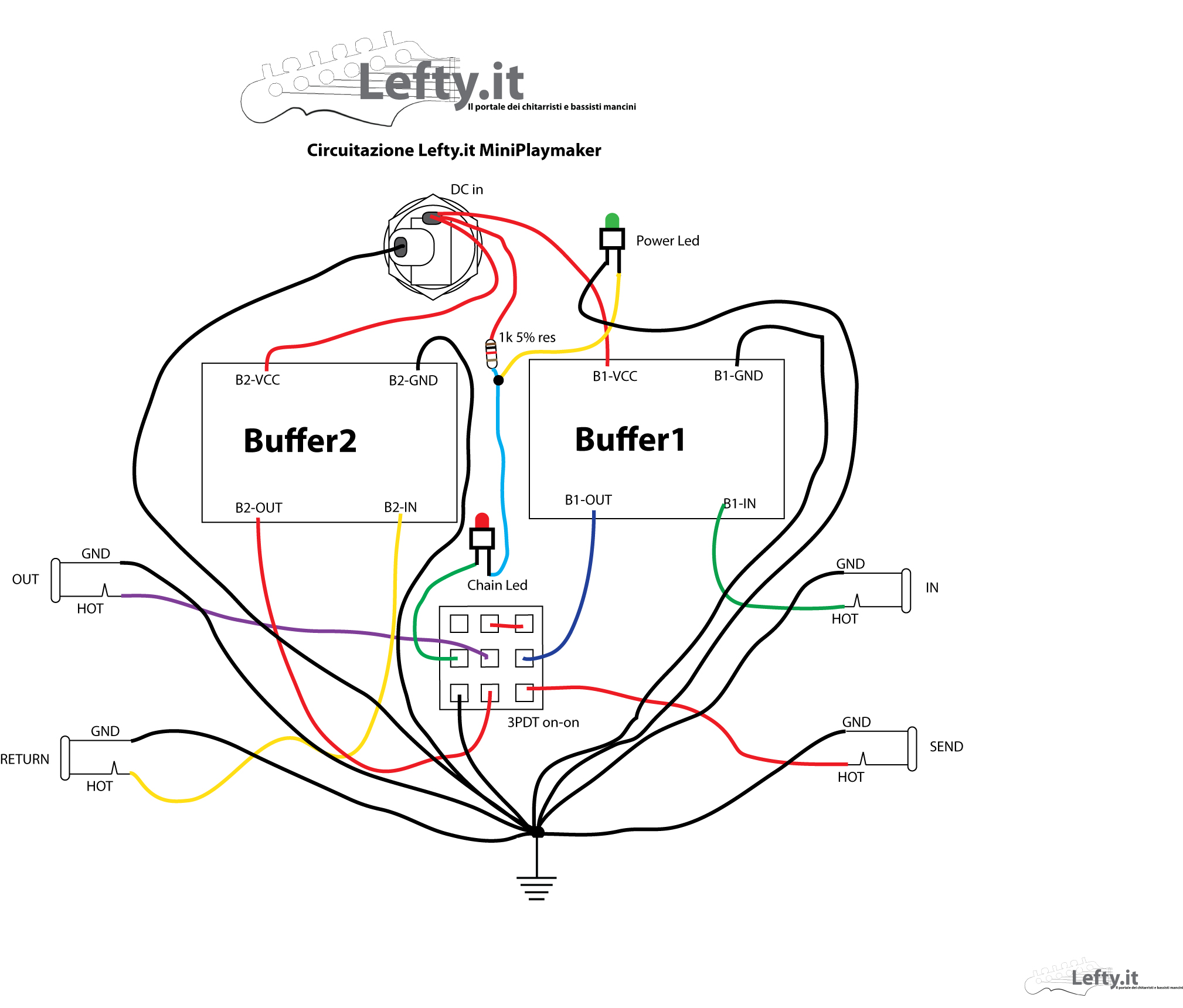

In alternativa chi predilige avere un secondo led che indichi quando il pedale e' alimentato può integrare le board nel seguente circuito:

leftyminiplaymaker 02s

Nota: ovviamente, se la vostra catena di effetti e' molto estesa, vi consiglio di inserire ulteriori buffer al suo interno, in base ai prodotti che avete integrato in essa.

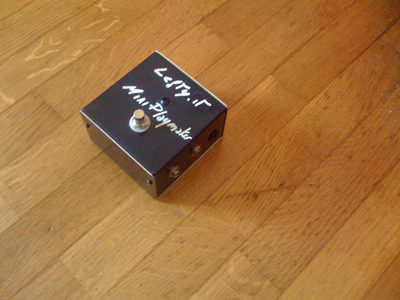

IMG 0073Lista dei materiali necessari:
- 2 board per IC Buffer di GeneralGuitarGadget.com (o una basetta su cui realizzare un circuito equivalente) - http://www.generalguitargadgets.com/index.php?page=shop.product_details&flypage=shop.flypage&product_id=34&category_id=14&manufacturer_id=0&phpMyAdmin=78482479fd7e7fc3768044a841b3e85a&vmcchk=1&option=com_virtuemart&Itemid=45
- 6 resistenze da 2.2 MOhm;
- 1 resistenza da 1 KOhm;
- 1 Led (2 se si preferisce aggiungere un led che indichi quando il pedale è alimentato);
- 1 portaled (2 se si preferisce aggiungere un led che indichi quando il pedale è alimentato);
- 2 socket 8 pin;
- 2 IC operazionali TL071 (eventualmente sostituibili con altri operazionali con zoccolo compatibile);
- 2 condensatori da 0.1 uF;
- 2 condensatori elettrolitici da 10 uF;
- 1 switch 3PDT;
- 4 jack audio mono;
- 1 DC Jack input;
- Una scatola (meglio se metallica) di dimensioni adatte a contenere il circuito ed i perni per fissare ad esso le board;
- (optional) film antistatico per proteggere le board;
- Cavo monofase (con spessore attorno ai 22 gauge, del tipo coperto da guaina o rivestito di cotone cerato);
- Saldatore e stagno per saldature;

Questo è il progetto che ho realizzato, per comodità utilizzando la board di ggg.com. E' frutto di intelletto e di lavoro. Offro la schematica in CC: questo significa che potete realizzare lo switcher senza dover pagare alcun obolo a me od a terzi… Tutto quello che chiedo è di mettere su esso la scritta "designed by Lefty.it". Dategli il nome od il brand che preferite (non e' obbligatorio che teniate il nome "MiniPlaymaker")… basta che sul frontale abbia la menzione sopracitata e, per quanto mi riguarda, siamo a posto. Ah… ovviamente, se lo migliorate, abbiate cura di segnalarmelo! :))))

Ovviamente, vale anche il beerware… se mi offrite una birra come ringraziamento non rifiuterò mai la vostra generosità! ;)

Enjoy it!!!
