The Black Beauty Files - pt. IV

JimmyPageGlamContinuiamo il nostro viaggio tra i circuiti che ho progettato per la Gibson Black Beauty 3HB.

Stasera proponiamo la soluzione piu' radicale, che ha come obbiettivo quello di garantire al musicista tutti i suoni classici di una Les Paul a cui aggiungere delle configurazione tipicamente da Stratocaster per rendere il tutto piu' particolare.

In questo progetto l'elemento che fa la differenza e' l'uso di uno switch rotativo a 5 posizioni e 4 poli. Grazie ad esso possiamo gestire fino a 4 componenti indipendentemente per decidere cosa effettivamente sia attivato su ogni posizione, senza limitazioni legate alla posizione dei componenti. Esso permette di creare qualsiasi configurazione, lasciando alla nostra fantasia la scelta di quali siano le 5 da preferire e che si intende utilizzare.

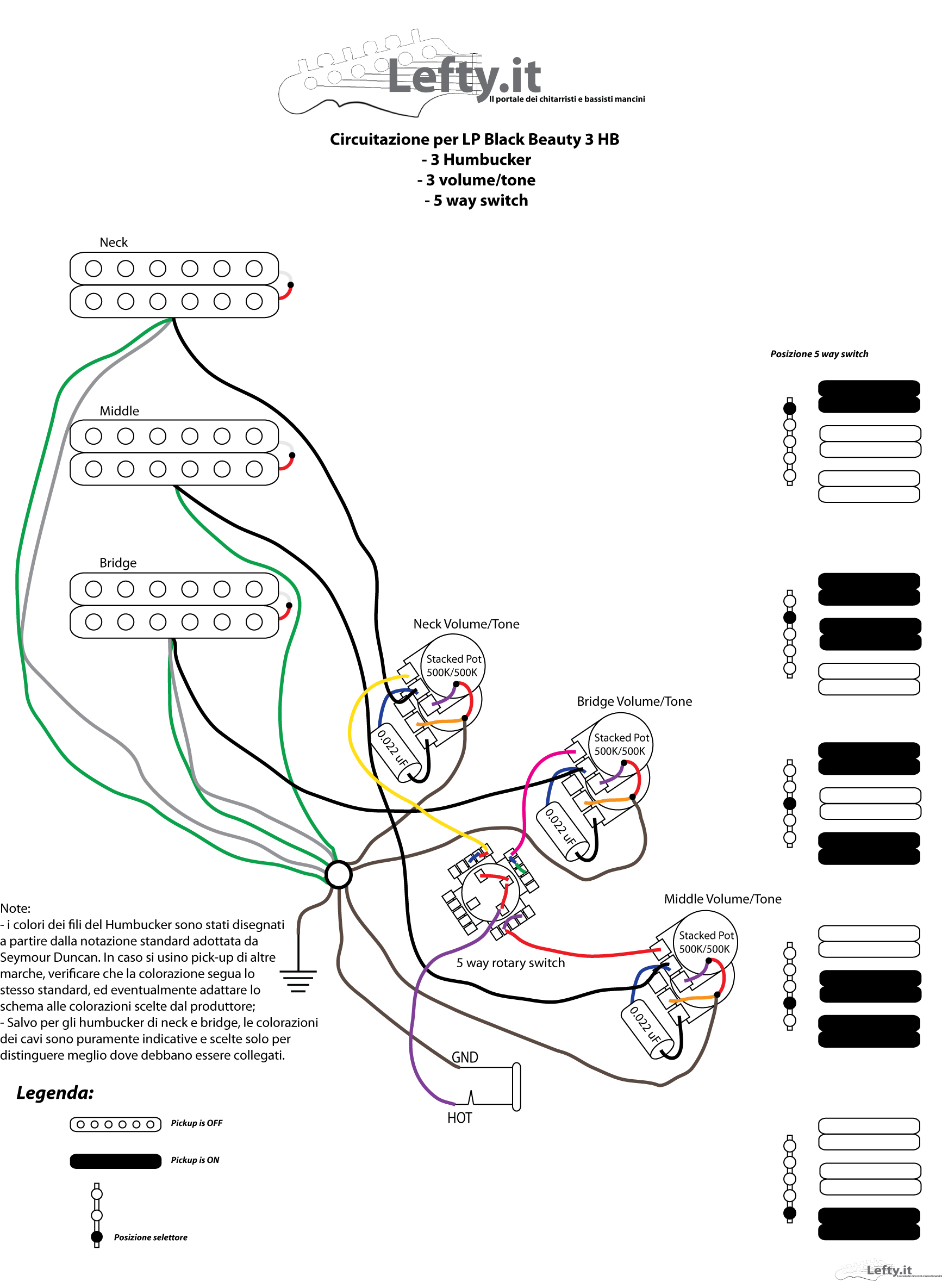

In questo diagramma ho scelto le 3 configurazioni tipiche della Les Paul (neck, bridge, neck+bridge) a cui aggiungere quelle tipiche della Strato (neck+middle, middle+bridge). Dovendo fare una scelta, ho rinunciato alla configurazione con il solo pick-up middle attivato.

Esistono anche switch rotativi a 5 posizioni e 2 poli, su cui avrei potuto creare le stesse configurazioni in modo abbastanza semplice... ma la differenza di costo e' irrisoria, per cui ho preferito questo componente, che mi permette di dedicare ad ogni pick-up un polo.



I potenziometri sono sostituiti da degli stacked pots, ovvero due potenziometri concentrici, su cui configureremo per ognuno di essi il controllo di volume e tono di un pick-up. Questo permette quindi di avere toni separati per ogni trasduttore e quindi poter recuperare quelle sonorita' tipiche della Les Paul. Per rendere il tutto ancora piu' fedele, i toni sono stati configurati secondo lo schema originale usato negli anni sessanta.



Per rendere meno cupo lo strumento e' stato scelto di usare un condensatore da 0.022 uF invece dei classici 0.047.



Rispetto alla configurazione originale, rimane libero un foro. E' possibile chiuderlo oppure utilizzarlo per inserire uno switch (e qui la fantasia si puo' ulteriormente scatenare. Lo switch puo' essere usato per splittare uno o piu' pick-up, oppure per metterne uno in controfase... le possibili applicazioni sono innumerevoli).



Di seguito la lista dei componenti necessari per realizzare il circuito:

- 3 humbucker;

- uno switch a 5 posizioni e 4 poli;

- tre potenziometri concentrici ("stacked pot") da 500K/500K Ohm. In base ai vostri gusti scegliete se logaritmici o lineari;

- tre condensatori (meglio se carta-olio) da 0.022 uF;

- un jack audio mono.

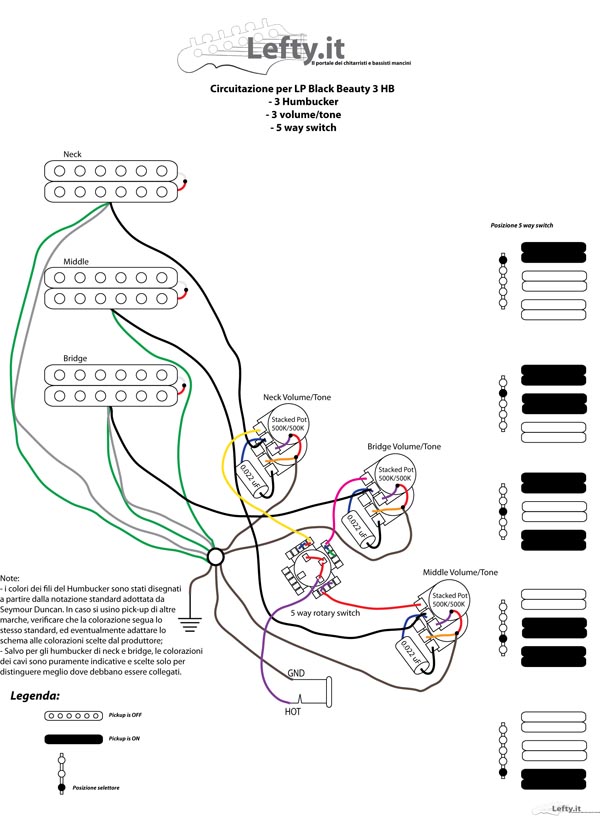

Come sempre, cliccando sul diagramma sara' possibile visualizzarne una copia di qualita' migliore.

circuitazioneLP BB 03 mods
