The Black Beauty Files - pt. III

JimmyPageGlamContinuiamo il nostro viaggio tra i circuiti che ho progettato per la Gibson Black Beauty 3HB.

Stasera proponiamo una idea molto particolare, che ha come obbiettivo quello di garantire al musicista tutti i suoni classici di una Les Paul e non solo.

In questo progetto abbiamo scelto di eliminare radicalmente i componenti precedenti e di sostituirli praticamente in toto. Si salvano giusto lo switch ed il jack audio.



I potenziometri sono sostituiti da degli stacked pots, ovvero due potenziometri concentrici, su cui configureremo per ognuno di essi il controllo di volume e tono di un pick-up. Questo permette quindi di avere toni separati per ogni trasduttore e quindi poter recuperare quelle sonorita' tipiche della Les Paul. Per rendere il tutto ancora piu' fedele, i toni sono stati configurati secondo lo schema originale usato negli anni sessanta.



Anche in questo caso il pickup centrale e' SEMPRE inserito e gestibile tramite un potenziometro dedicato. Ovviamente, portando il pot del volume al minimo il trasduttore viene isolato ed e' come se non ci fosse.



Per rendere meno cupo lo strumento e' stato scelto di usare un condensatore da 0.022 uF invece dei classici 0.047.



Rispetto alla configurazione originale, rimane libero un foro. E' possibile chiuderlo oppure utilizzarlo per inserire uno switch (e qui la fantasia si puo' scatenare. Lo switch puo' essere usato per splittare uno o piu' pick-up, oppure per metterne uno in controfase, oppure per inserire o meno il middle... le possibili applicazioni sono innumerevoli).



Di seguito la lista dei componenti necessari per realizzare il circuito:

- 3 humbucker;

- uno switch a tre vie on-on-on;

- tre potenziometri concentrici ("stacked pot") da 500K/500K Ohm. In base ai vostri gusti scegliete se logaritmici o lineari;

- tre condensatori (meglio se carta-olio) da 0.022 uF;

- un jack audio mono.

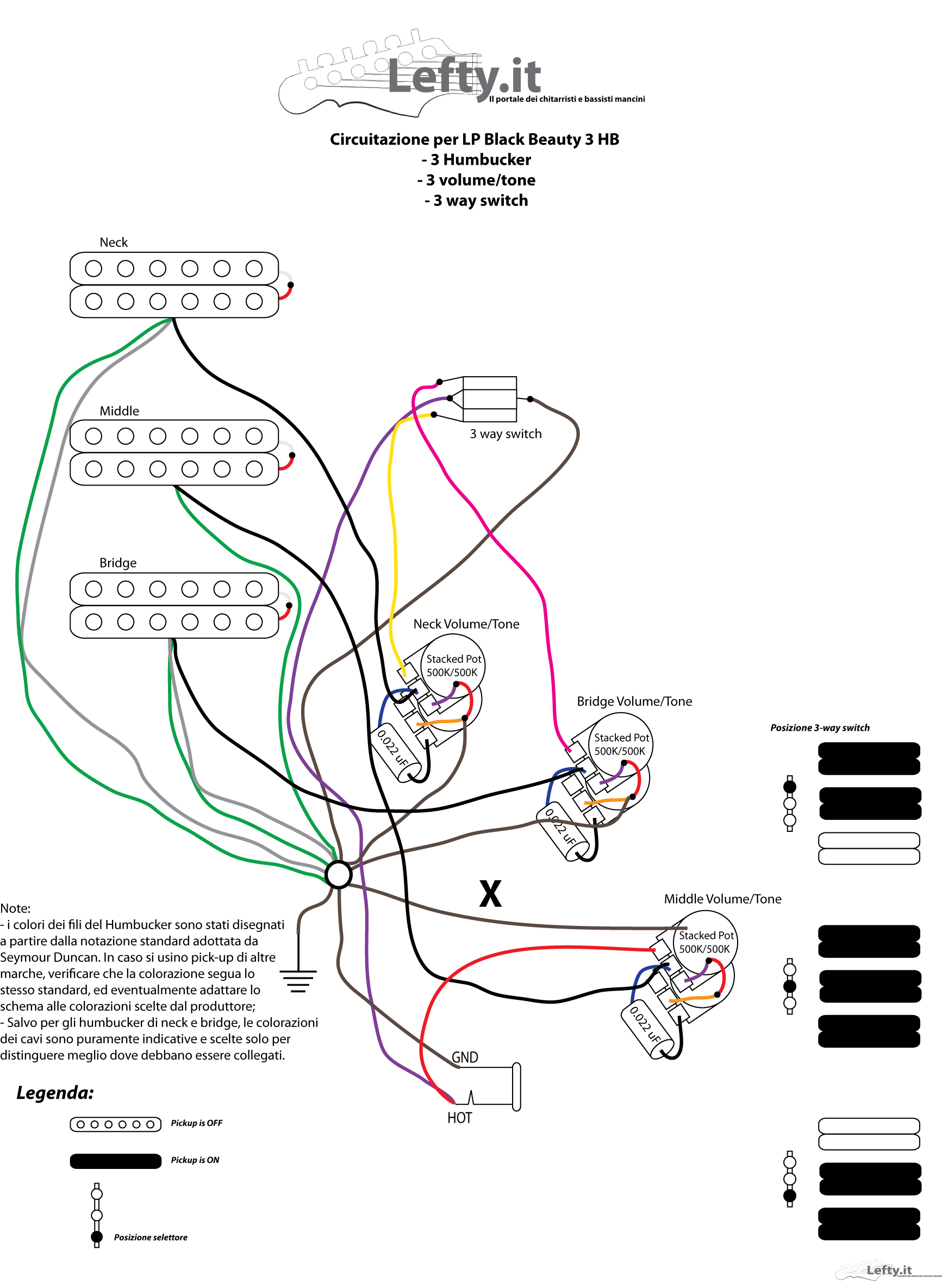

Come sempre, cliccando sul diagramma sara' possibile visualizzarne una copia di qualita' migliore.

circuitazioneLP BB 03 mods
