Circuitazione HSH con autosplit

pgm301-01L'idea di questo progetto e' nata per una esigenza pratica: degli amici mi avevano chiesto una mano per mettere a posto una Ibanez Paul Gilbert piuttosto malconcia. Aveva lo switch da sostituire ed in piu' un pickup in risonanza.

Lo switch che montava in origine era il VLX91, ovvero un elemento a 5 posizioni con 4 poli configurabili indipendentemente. Simile a quello usato per i black beauty files (la differenza e' che quello usato in quei diagrammi era rotativo, questo si muove esattamente come un selettore per Stratocaster) e' un elemento molto costoso. Poiche' non ne avevamo uno a disposizione, ho deciso di sviluppare un circuito equivalente ma senza la necessita' del VLX91.

Dopo una serie di ricerche per trovare il circuito originale e compreso quale fosse il ruolo dello switch originale (il pickup in risonanza rendeva questo lavoro piuttosto difficile... in piu' era gia' stato fatto un intervento che aveva reso il tutto piu' complicato da ricostruire).

Per la cronaca, se volete vedere la configurazione originale, CLICCATE QUI.

Appreso che il ruolo del VLX91 era solo quello di splittare gli humbucker nelle posizioni 2 e 4, e' stato facile realizzare un circuito equivalente ma utilizzando uno switch a 5 posizioni standard (quello per Stratocaster, per intenderci).

Rispetto al circuito effettivamente sviluppato per risolvere le anomalie riscontrate su quello strumento, nel diagramma che vi presento ho aggiunto un paio di elementi per renderlo piu' sfizioso e piu' interessante, oltre che offrire una serie di opzioni e scelte sonore decisamente interessanti: se la Ibanez Paul Gilbert ha solo il potenziometro del volume, io ho scelto di aggiungerne uno per controllare i toni (magari no-load, in modo da permettere di escluderlo dal circuito). Inoltre ho scelto di inserire uno switch in grado di mettere in comunicazione il pickup al ponte con quello al manico, in modo da poter ottenere sonorita' simili a quelle delle Les Paul... una configurazione che ammetto di amare e di integrarla in molti dei miei progetti (a maggior ragione se lo strumento ha due humbucker)... l'interazione di questo switch con l'autosplit regala una serie di suoni molto particolari che rendono la chitarra ancora piu' versatile.



Materiale occorrente:

- 2 humbucker (visto che all'origine c'era una Ibanez Paul Gilbert, consiglio di scegliere qualcosa di un po' carico... magari una accoppiata Seymour Duncan TB-4 Jeff Beck al ponte con un Seymour Duncan SH-1 '59 al manico). Qualunque sia la scelta, devono essere pickup a 4 conduttori;

- 1 single coil con avvolgimento reverse (se scegliete degli humbucker AlNiCo, scegliete un single coil con lo stesso tipo di magnete. In caso contrario, andate di ceramico. Consiglierei un G&L CLF100middle (AlNiCo) o un G&L S-500 MFD Middle (Ceramico));

- 1 potenziometro 250k DPDT push/pull o push/push (consiglio di scegliere un prodotto Bourns) per il volume; In caso si scelga di usare un potenziometro normale, e' necessario un piccolo switch SPDT o DPDT;

- 1 potenziometro 250k no-load (consiglio un potenziometro CTS in questo caso) per il tono;

- 1 condensatore da 0.022 uF (consiglio di sceglierne uno carta-olio);

- 1 condensatore da 220 pF (consiglio di sceglierne uno silver-mica);

- 1 switch 5 posizioni (consiglio di andare sui prodotti CRL o Oak);

- 1 jack femmina mono;

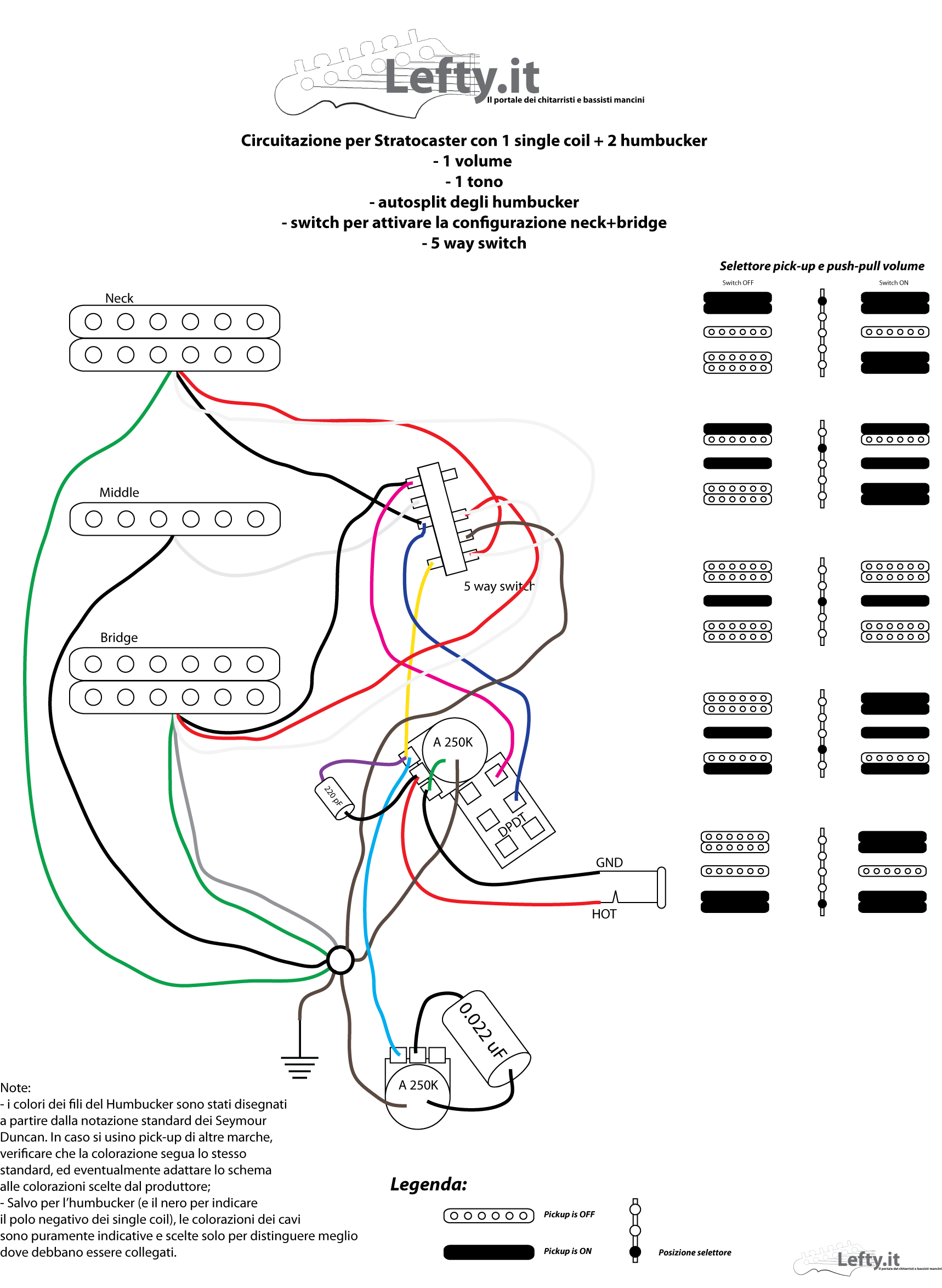

Il circuito e' sotto riportato. Come sempre, cliccando su esso sara' possibile visualizzarne una versione di qualita' migliore.

circuitazioneHSHautosplits

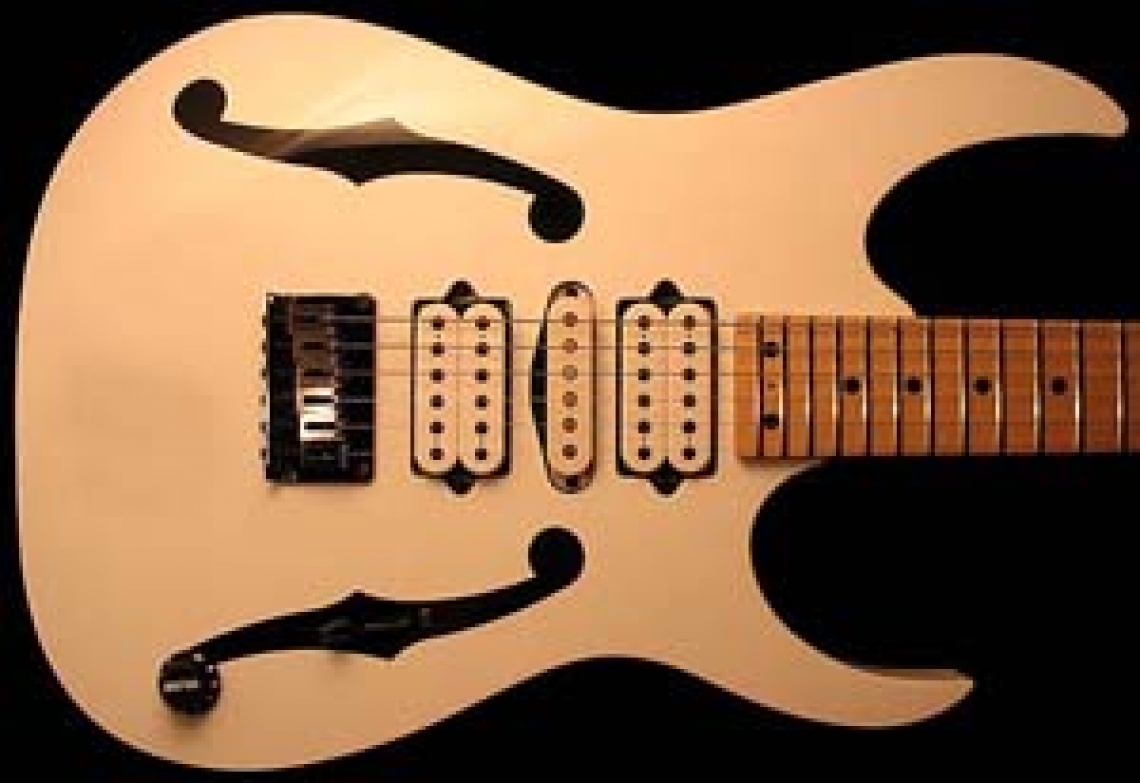

L'immagine di copertina e' tratta dal sito www.ibanez87.it
