Circuitazione Gibson Les Paul Standard 2013

glp2012Nel 2012, per celebrare il sessantesimo compleanno della Les Paul, la Gibson ha proposto un restyling della versione standard, introducendo una serie di modifiche. Quella più visibile è la reintroduzione del manico asimmetrico, in cui il profilo risulta avere la forma di una virgola, con la parte superiore molto più tonda mentre la parte inferiore richiama il profilo dei manici v-shape. Una scelta non originale, che per esempio era quella preferita di Stevie Ray Vaughan per i manici dei propri strumenti (non a caso si parla di "manico SRV"). Le modifiche apportate sono state riproposte sulla versione 2013, di cui parliamo oggi.

A livello di circuito, abbiamo l'introduzione di quattro potenziometri push/pull, ognuno con una funzione specifica:

- il push/pull del neck volume serve a splittare il pick-up al manico;

- quello del bridge volume permette di splittare il pick-up al ponte;

- quello del neck tone inverte la fase del pick-up al manico;

- quello del bridge tone esclude tutto il circuito e connette direttamente il pick-up al ponte al jack di uscita, in modo da avere una specie di "instant solo".



Tante sonorità e tante opzioni combinabili assieme.

Rispetto alla versione originale del circuito abbiamo scelto di inserire una variante: poiché in questo caso non si parla di un circuito storico abbiamo pensato che non fosse così necessario riproporlo fedelmente al 100%, così abbiamo disegnato il diagramma inserendo un unico centro di massa, invece del classico design che prevede centri di massa multipli sparsi per il circuito.



Materiale occorrente per realizzare il circuito:

- 2 pick-up Gibson Burstbucker-pro;

- 2 condensatori da 0.022 uF (la Les Paul Standard 2012 a occhio sembra monti condensatori di poliestere. Sarebbe meglio utilizzare una coppia con la stessa capacità ma dielettrico carta-olio o Mylar);

- 2 condensatori da 0.01 uF;

- 4 potenziometri 500k audio taper push/pull;

- switch 3 vie;

- jack mono;

- cavi.

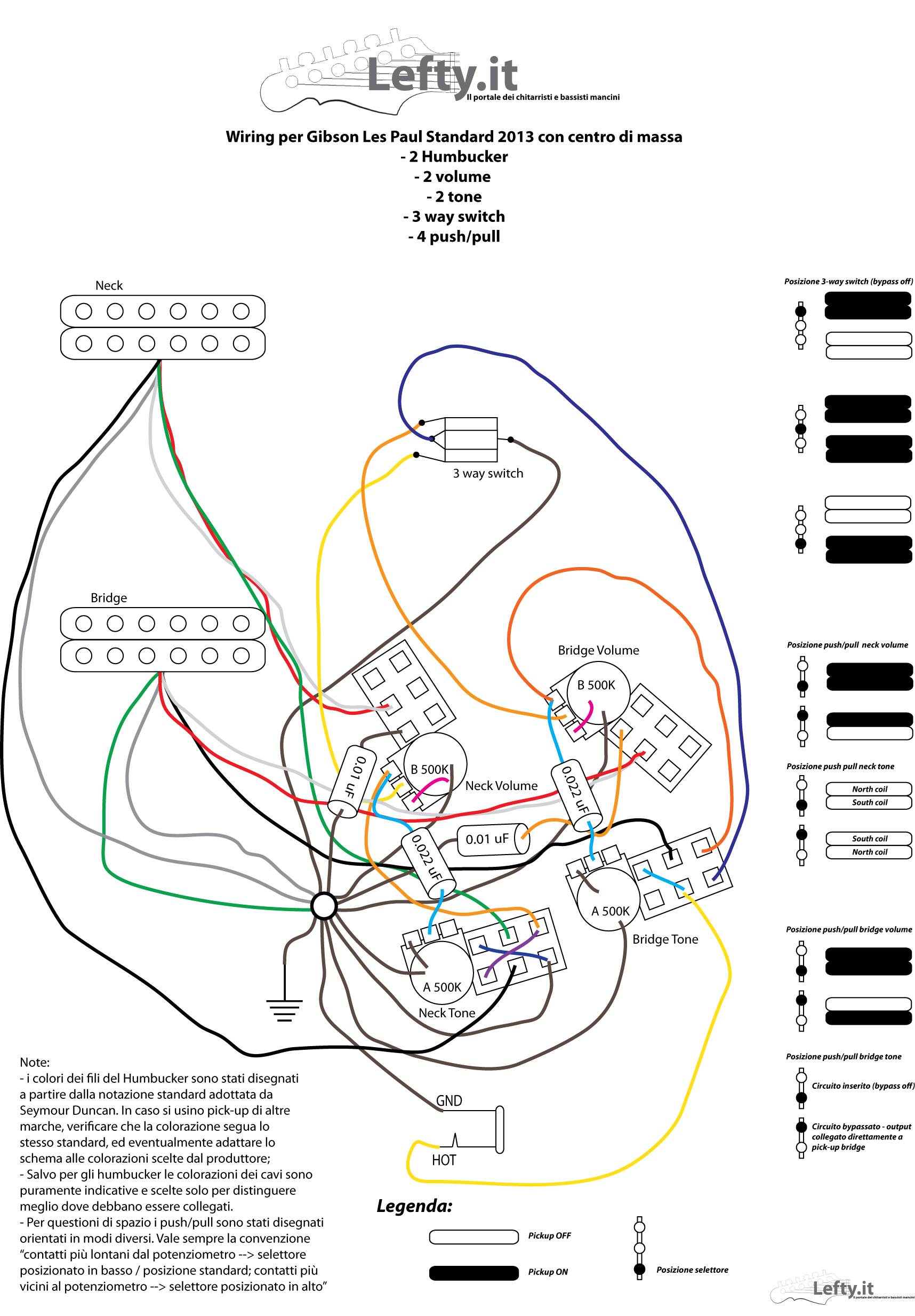

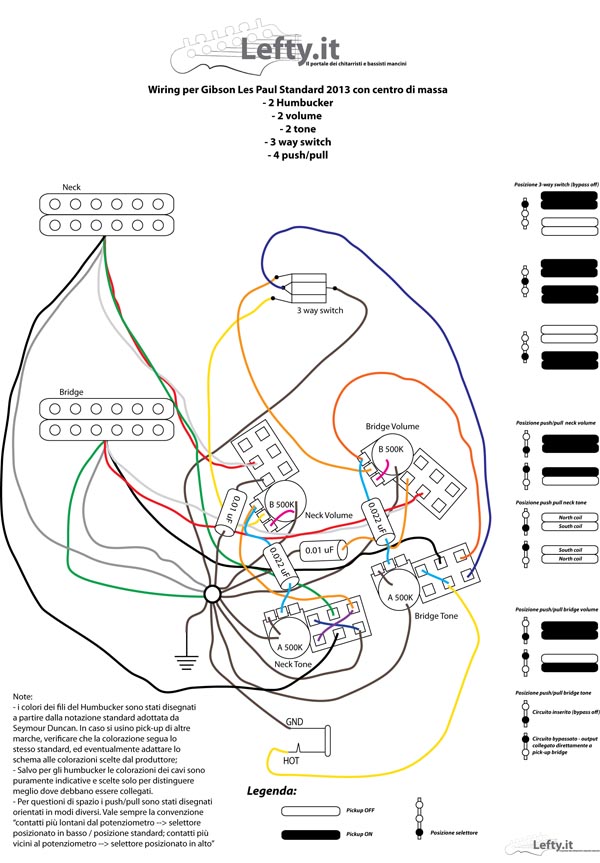

Di seguito è riportata la schematica. Cliccando su essa è possibile vederla in un formato qualitativo migliore. Per sviluppare questa schematica è stata seguita quella adottata per la circuitazione originale, valutando informazioni online e fotografie.

les paul vintage 60s

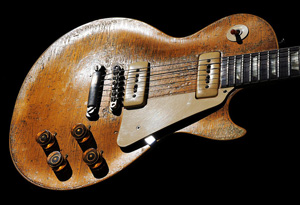

Nota: l'immagine di copertina e' tratta da http://www.keymusic.com/
