Circuitazione chitarra SSH con selezione bobina humbucker

IMG 8636Inauguriamo la sezione "Progetti" pubblicando la schematica relativa allo strumento che noi usiamo come "banco prova" per nuove soluzioni o per confrontare componenti.

E' una Stratocaster in configurazione SSH (ovvero con due Single coil più un Humbucker al ponte), un potenziometro per gestire il volume dello strumento ed uno per il tono.

Rispetto ad una configurazione "classica" per uno strumento del genere, ci sono due particolarità che abbiamo inserito:

- un push-pull tramite il quale mettere in comunicazione i pick-up al ponte e al manico. In questo modo è possibile configurare lo strumento in modo da utilizzare contemporaneamente tutti i pick-up oppure neck+bridge tipico delle Telecaster o delle Les Paul.

- uno switch a tre posizioni on-off-on che controlla il Humbucker, in modo da poter scegliere quale bobina usare. In questo modo, quando si utilizza l'humbucker splittato assieme ad un altro pick-up è possibile scegliere se avere le bobine in fase (con i segnali rilevati che si sommano, in modo da avere un suono più "ciccione") oppure in opposizione di fase/hum cancelling (con i segnali che si elidono, in modo da avere un suono più pulito, senza fruscii tipici).



Materiale occorrente:
- 1 Pick-up single coil NECK;
- 1 Pick-up single coil MIDDLE;
- 1 Pick-up humbucker a 3/4 fili BRIDGE (nel nostro caso e' un Seymour Duncan Tb-4);
- 1 switch 5 vie;
- 1 switch on-off-on;
- 1 potenziometro Log. 250K con Push/Pull (o Push/Push) per il volume;
- 1 potenziometro Log. 250K per il tono. questo eventualmente puo' anche essere lineare, in base alle vostre preferenze;
- 1 condensatore 0.022 uF;
- 1 jack audio MONO.

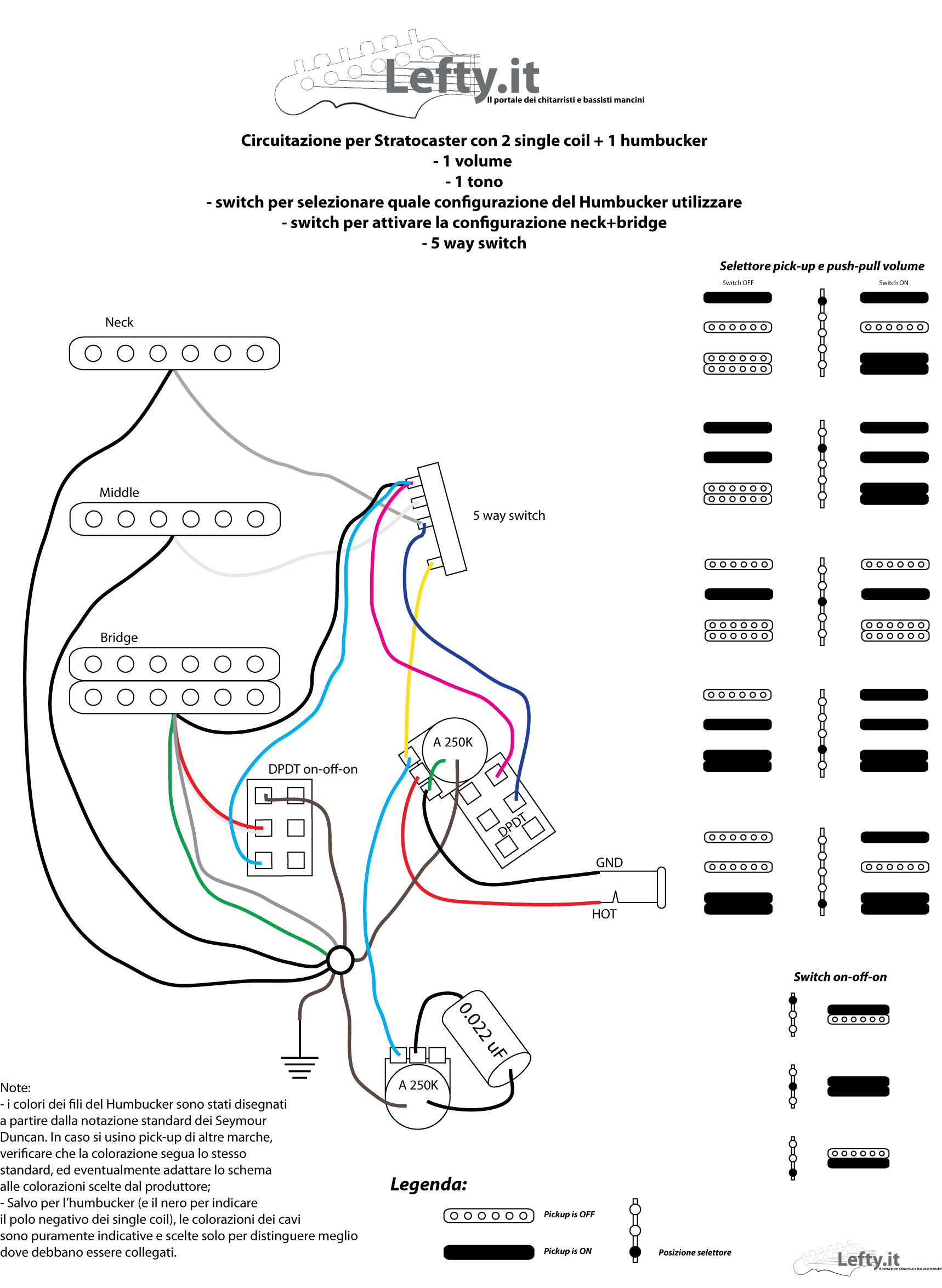

Cliccando sul circuito è possibile vederlo a dimensioni maggiori.

circ SSH 1v1t 02s



EDIT 31.03.2013:

Ridisegnato il circuito per renderlo piu' preciso ed ho aggiunto un paio di tabelle per rendere piu' chiaro il funzionamento degli switch push/pull e on-off-on inseriti.



Last modified on Friday, 12 April 2013 15:18

COMMENTS_LIST_HEADER

#2 giu Friday, 07 June 2013
Ciao Giacomo,
La prima cosa che io farei e' armarmi di multimetro o di un ohmetro per verificare l'effettivo funzionamento degli switch (sembra una cosa stupida, ma recentemente un paio di switch difettosi mi hanno fatto perdere un sacco di tempo. Controlla sia il on-off-on che il selettore dei pick-up) e dei collegamenti (magari e' solo non saldato bene. Magari sono i cavi bianco e rosso del centro del Humbucker).

Se questi controlli danno esito positivo, verifica che il pick-up non abbia qualche problema.

Domanda stupida: e' muto solo il humbucker che cerchi di splittare o anche il resto del circuito non funziona?

eventualmente, riusciresti a fare qualche foto del circuito?

Have a nice day
Giu
BUTTON_QUOTE
#1 Gicomo Friday, 07 June 2013
Salve ragazzi, sto cablando una chitarra con un unico hb al ponte, vorrei usare un switch on-off-on, ma provando a cablare non si sente nulla...non è che potreste aiutarmi per favore? Penso possa essere una problematica di molti visto che in rete ho trovato solo questo articolo che parla di un cablaggio simile. Grazie mille in anticipo, Giacomo.
