The Black Beauty Files - pt. I

JimmyPageGlamLo ammetto: ho sempre avuto un pallino per la Gibson Black Beauty, nella sua versione con 3 pickup. Bella, bellissima da vedere forse un po' meno forse da mantenere (si sporca con niente).

Quello che non ho mai amato di questo strumento e' il circuito elettrico e le scelte fatte dalla casa madre: scelte che la rendono cupa come suono e che non permettono di sfruttarne le potenzialita' che ha in se'. Configurazione che inoltre ha un peccato capitale: non permette di utilizzarla come fosse una Les Paul normale. Ovviamente, non potevo resistere a progettarne una serie di possibili varianti e disegnare innumerevoli circuiti.

Ho imposto solo una regola: i componenti possono essere cambiati, ma non e' possibile creare nuovi fori o scassi.

Nei prossimi giorni saranno pubblicati alcuni "Black Beauty file", ovvero ulteriori varianti al tema.

Il primo circuito che propongo e' quello piu' semplice. Questo disegno ha come obbiettivo quello di ottenere una circuitazione che permetta di ottenere situazioni piu' "tipiche", piu' simili ad una Les Paul.

Questo circuito permette quindi di avere il solo pickup al manico, solo quello al ponte, oppure entrambi.

Rispetto al progetto originale, in questo caso il pickup centrale e' SEMPRE inserito e gestibile tramite un potenziometro dedicato. Ovviamente, portando il pot al minimo il trasduttore viene isolato ed e' come se non ci fosse, permettendo situazioni piu' simili ad una Les Paul.

Per aumentare le possibili configurazioni, il middle e' anche gestito da un potenziometro push/pull (o push/push), che permette di configurarlo come in fase (configurazione classica) oppure in opposizione di fase (tipica delle Fender).



I pickup al manico ed al ponte sono a loro volta gestiti da dei push/pull, che permettono di splittare il trasduttore ed usare quindi una sola bobina.

Tre volumi quindi, uno per ogni pickup. Il tono e' gestito da un solo potenziometro che agisce su tutto il circuito, indipendentemente dalla configurazione scelta.

Per rendere meno cupo lo strumento e' stato scelto di usare un condensatore da 0.022 uF invece dei classici 0.047.



Di seguito la lista dei componenti necessari per realizzare il circuito:

- 3 humbucker;

- uno switch a tre vie on-on-on;

- tre potenziometri push/pull (o push/push) da 500K Ohm. In base ai vostri gusti scegliete se logaritmici o lineari;

- un potenziometro da 500K Ohm, meglio se di tipo no-load;

- un condensatore (meglio se carta-olio) da 0.022 uF;

- un jack audio mono.

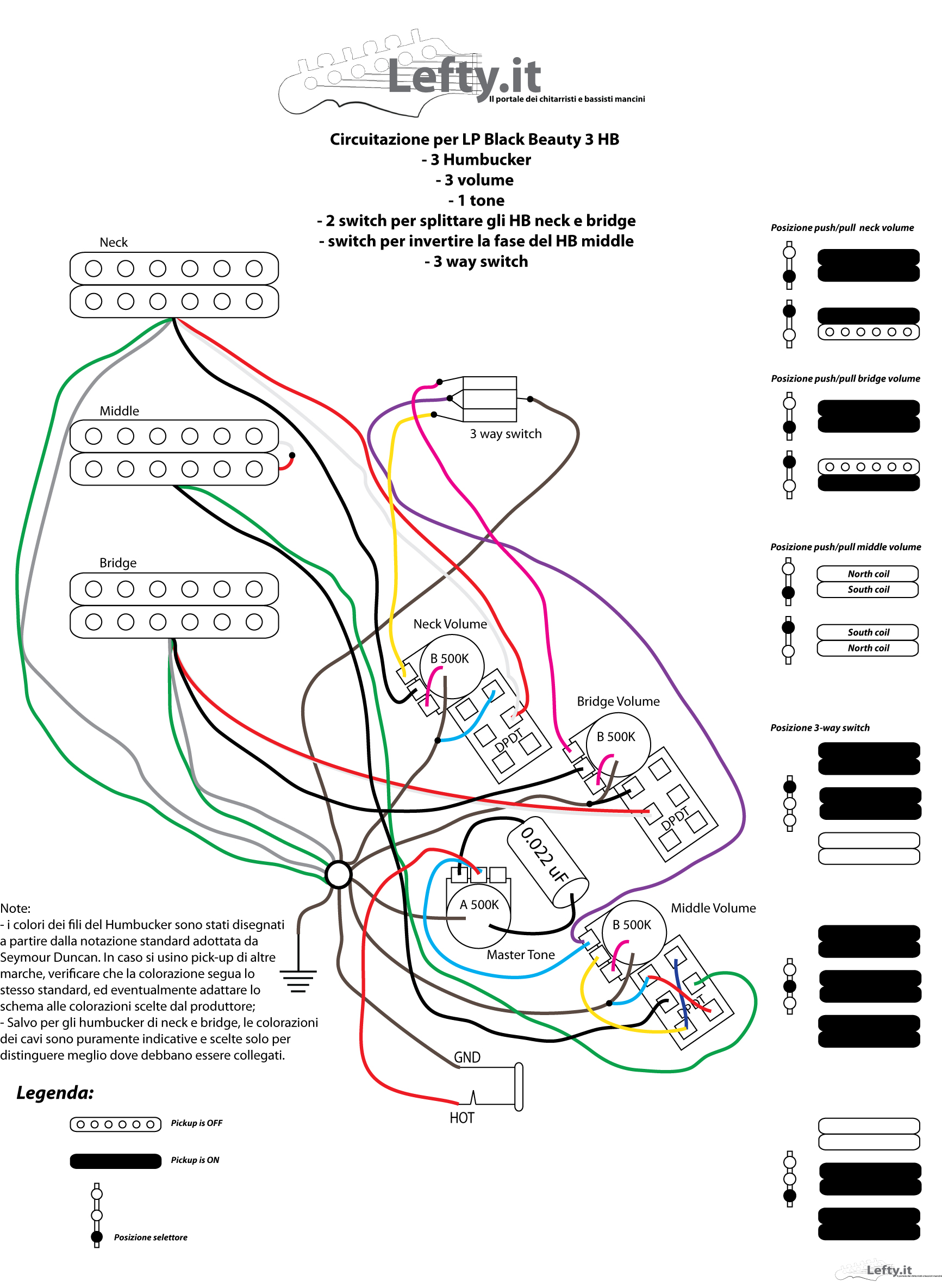

Di seguito e' riportato il circuito progettato. Come sempre e' possibile cliccare su esso per ottenerne una copia di qualita' migliore.

circuitazioneLP BB 01 mods



Reference:

L'immagine di copertina e' presa dal blog di Passion For Guitar - http://blog.passionforguitar.com
