Convenzioni colori delle terminazioni di un humbucker Featured

4-wire-humbucker-wiringSecondo il design ideato da Seth Lover (e tutt'ora utilizzato) ogni humbucker e' formato da due bobine in serie e in opposizione di fase. Se una e' avvolta in senso orario, l'altra lo è in senso antiorario. Esse vengono prodotte separatamente, una per volta, e successivamente eventualmente giuntate alla fine degli avvolgimenti.

Per convenzione viene comunque sempre considerato come "inizio dell'avvolgimento" il centro della bobina (dove inizia l'avvolgimento), indipendentemente se esso sia il suo punto d'entrata (o, per meglio dire, il polo positivo) o d'uscita (polo negativo). Percorrendo l'humbucker così creato dal suo polo positivo al negativo, nell'ordine attraverseremmo l'inizio della prima bobina (Start North), la sua fine (Finish North), la fine della seconda (Finish South) per poi raggiungere il suo inizio (Start South). schematizzazione humbucker 640Tale ordine da origine ad una convenzione usata per indicare le colorazioni utilizzate per distinguere inizio e fine delle varie bobine ed e' detta SFFS, acronimo di "start-finish-finish-start".

Di seguito viene riportata una tabella riassuntiva (creata a partire dalle informazioni rccolte da http://www.1728.org) delle convenzioni scelte da alcuni produttori.

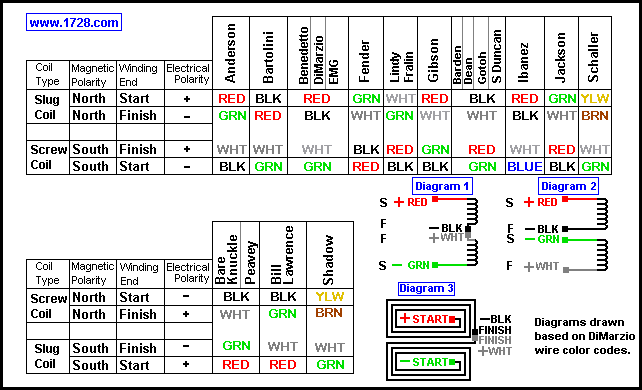

wirecolors7

Come si potrà notare le colorazioni per riconoscere i diversi filamenti varia da produttore a produttore. Questo è dato dal fatto che non solo non esiste uno standard unico per la loro colorazione, ma nemmeno esiste un preciso standard per indicare l'ordine dei colori cosa stia a significare!!!
Molti produttori, invece di usare la precedentemente menzionata convenzione SFFS, hanno adottato quella denominata SFSF, acronimo di "start-finish-start-finish" (in questo caso, quindi, la serie viene chiusa giuntando F con F). Ad aggiungere ulteriore entropia, alcuni produttori usano la SFSF indicandola con lettere diverse, per esempio è molto usata la sigla ABCD (in questo caso, per avere il humbucker funzionante, bisognerebbe collegare B con D).

IMG 8721Questo comporta che, per sapere come installare correttamente un humbucker, non è sufficiente sapere l'ordine dei colori utilizzati, ma anche la convenzione adottata per sapere cosa essi indichino.

Lefty.it, dovendo scegliere una convenzione da adottare per disegnare le proprie schematiche, ha scelto di fare riferimento alla colorazione scelta da Seymour Duncan. Se usate humbucker di altri produttori, sarà necessario adattare il progetto alla convenzione da esso scelta.

Reference:
- Pickup Wire Colors, su 1728.org - http://www.1728.org/guitar8.htm
- Pickup Color Codes, su SeymourDuncan.com - http://www.seymourduncan.com/support/schematics/schematics.php?schematic=color_codes
- 4 wire humbucker color code su guitarelectronics.com - http://www.guitarelectronics.com/c=uYlYqf9XZ33Wk8I9IJ1CRIUEN/category/wiring_resources_guitar_wiring_diagrams.humbucker_wiring_color_codes/



La tabella che riassume le convenzioni scelte dai produttori è tratta da Pickup Wire Colors, su 1728.org.

L'immagine di copertina e' tratta da DIYguitarmods.com - http://www.diyguitarmods.com/
