Circuitazione per pickup blend su Les Paul

BlendPot17Oggi presentiamo un progetto di wiring alternativo per strumenti stile Les Paul. Invece del classico switch a tre vie, per gestire i pick-up inseriamo un particolare potenziometro, detto blend. Esso e' formato da due potenziometri 500k concentrici, con un blocco a meta' via. Esso permette di miscelare i pick-up tra di loro in maniera proporzionale a come si muove tale pot, dando maggiore enfasi ad uno od all'altro trasduttore.



Agli estremi della sua corsa, il blend-pot esclude totalmente un pick-up, lasciando solo l'altro (in una configurazione simile a quella delle posizioni 1 e 3 dello switch classico a tre vie). A meta' corsa invece son equalmente enfatizzati (stessa configurazione della posizione 2 dello switch a tre vie). In mezzo una serie pressoche' infinita di configurazioni, impossibili da realizzare con la configurazione classica.

A rendere più versatile il circuito, abbiamo inserito anche dei potenziometri che integrino degli switch DPDT per poter eventualmente splittare i pick-up.

Ovviamente, con le opportune modifiche, questo progetto e' adattabile a qualsiasi chitarra su cui si vogliano gestire due pick-up.

Materiale occorrente per realizzare il circuito:

- due humbucker con le terminazioni delle bobine separate o per lo meno a 3 fili (per esempio i Lindy Fralin Humbucker);

- due potenziometri 500K Ohm con integrato uno switch DPDT Push/pull o Push/push. Io consiglio di sceglierli logaritmici. Se preferite al volume dei potenziometri lineari, sceglieteli di questo tipo;

- due potenziometri logaritmici da 500K Ohm;

- un potenziometro blend da 500K (500K/500K);

- due condensatori da 0.022 uF (si consigliano i carta-olio sovietici K40n-2);

- un jack audio mono;

- cavi per realizzare i collegamenti.

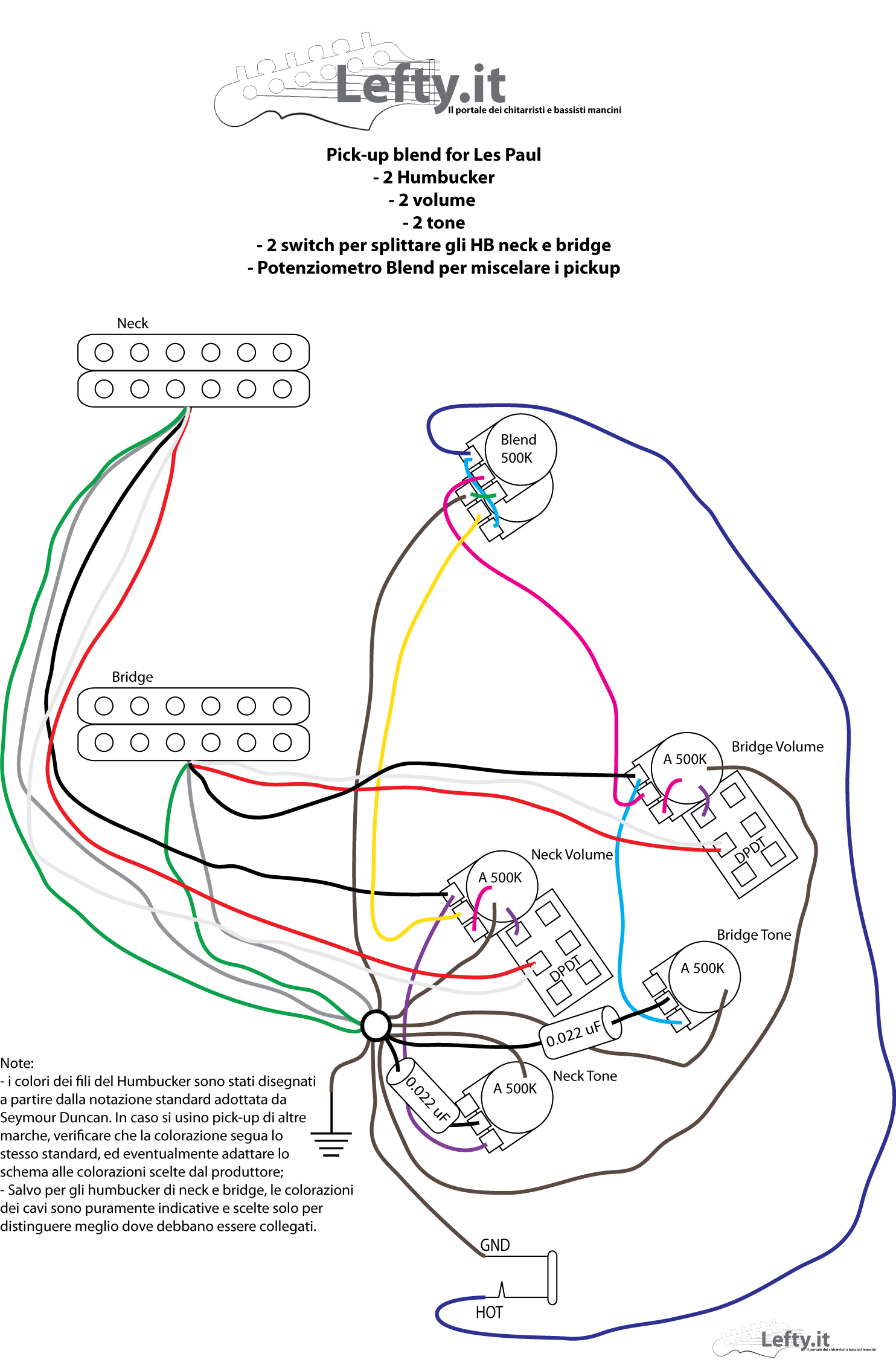

Il circuito e' riportato qui sotto. Come sempre, cliccando su esso sarà possibile fruire del diagramma in un formato qualitativo migliore.

pickup blend 01s
