Installare la clip retainer del Jack Cup per Telecaster Featured

clipretainerUna delle parti che storicamente ha subito meno modifiche sulla Fender Telecaster e' la coppa su cui viene montato il jack. Sostanzialmente, dagli anni cinquanta ad oggi e' cambiato il modo di produrlo (da stampa a pressione), ma fondamentalmente il concetto e' sempre lo stesso.

Esso viene tenuto in posizione da una clip posta all'interno dello scasso. Su di esso viene posizionato il jack audio da una parte e la coppa dall'altra. Avvitando la vite del jack, si fissa il tutto a quella clip.

Se cercate online come installarla, le risposte sono poche e scoraggianti... parlano di una procedura difficile per chi non e' esperto (se posizioni quella clip troppo vicina o troppo lontana dalla posizione ideale non sara' possibile avvitare per bene il jack), oppure della necessita' di acquistare un tool apposito da Stewmac (http://www.stewmac.com/shop/Tools/Special_tools_for_Electronics,_pickups/Tele_Jack_Installation_Tool.html?actn=100101&xst=1&xsr=0135). Tale tool non e' costoso (18 dollari piu' spese), ma comunque troppo per uno che vuole mettere a posto il proprio strumento e non deve farlo professionalmente.

Il consiglio spesso e' "passa ad un jack a viti".

Con un po' di ingegno ho escogitato una soluzione semplice ed economica per installare questa clip, che non prevede l'uso di strumenti specifici o di particolari abilita'.



Per fare questo, procuratevi i seguenti elementi:

- il jack cup per Telecaster, completo di relativa clip;

- una pinza, meglio se col becco abbastanza fine (quella che ho usato io aveva il becco largo 6 mm);

- una vite lunga qualche centimetro (nel mio caso, ho usato una vite da 35mm), con relativo dado. Testa e dado devono essere abbastanza larghi ma non troppo. L'ideale e' che entrambi abbiano sezione S13 (misura M8), ovvero una misura abbastanza grande da essere adatta agli scopi senza essere troppo ingombrante. Inoltre, quella e' normalmente la misura dei dadi usati per i dadi dei jack;

- una chiave a bussola con bussola adatta alla vite ed al dato appena menzionato (nel mio caso, bussola del 13).



la procedura e' la seguente:

0) Prima di cominciare, verificate che lo scasso sia sufficientemente largo per inserire il jack audio... provate a farlo passare dall'interno all'esterno (ovvero nel modo in cui poi inserirete il jack a lavoro finito) e verificate che questo sia possibile senza problemi. In caso contrario, usando un trapano allargate la sezione dello scasso e/o eliminate i colli di bottiglia. E' importante farlo ora... una volta posta la clip, sara' difficile operare (almeno... sara' molto difficile senza dover togliere la clip).

1) Con la pinza, piegare leggermente la clip in modo da aumentarne l'arco. Non esagerare nel piegarla. Basta che, una volta piegata, sia possibile inserirla nello scasso senza problemi (nella posizione "normale", la clip non dovrebbe passare nello scavo).

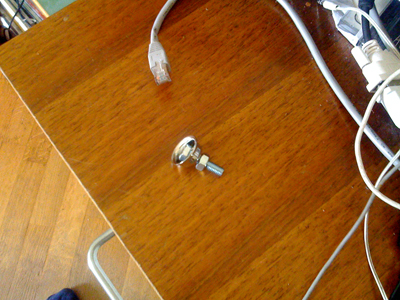

2) posizionare il jack cup e la clip sulla vite. Il jack cup deve essere dalla parte della testa della vite, la clip dalla parte del dado e in modo che clip e jack siano convessi l'uno verso l'altro (detto in maniera poco tecnica ma molto chiara, devono avere le incurvature all'opposto, in modo da formare una specie di x). [nota: nell'immagine non e' presente la clip. va posta tra jack cup e dado]

IMG 9967

3) Avvitare leggermente, ma senza arrivare a chiudere. Lasciare quindi il dado morbido.

4) inserire la vite con montati sopra jack cup e clip all'interno dello scasso, posizionando la coppa nella posizione che dovra' avere a lavoro finito.

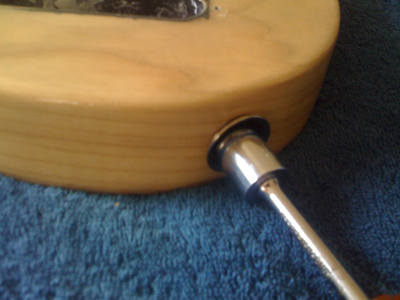

5) tenendo in posizione la coppa, iniziare a stringere la vite, eventualmente inserendo il dito per fermare il dado.

IMG 9969

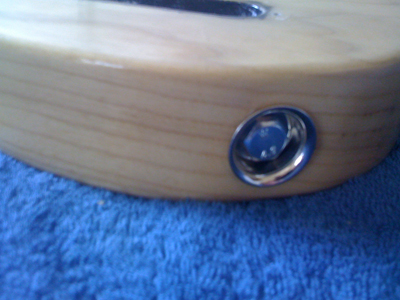

6) Appena, a forza di stringere, il dado arrivera' a contatto con la clip, usera' quest'ultima per fare forza. Non servira' tenerlo fermo con il dito. Stringere ancora, senza esagerare, usando la chiave a bussola. Bisogna sentire di fare forza, ma non esagerare. Facendo questo, la clip tendera' ad allargarsi ed a serrarsi nel legno.

IMG 9968

7) svitare la vite.

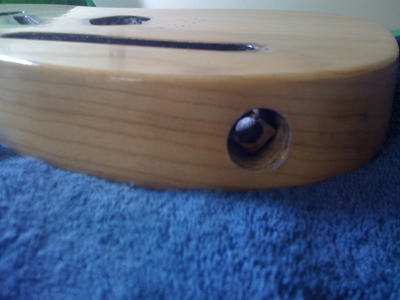

8) togliere la vite ed il jack cup. Si potra' vedere la clip fissata e pronta per accogliere il jack.

IMG 9971

Se eseguirete queste semplici operazioni, potrete installare il vostro jack cup senza fatica e senza munirvi di particolari strumenti.
