Circuitazione Gibson Les Paul '60

lp12Ieri abbiamo presentato la circuitazione della Gibson Les Paul del 1952.

Oggi presentiamo quella adottata dalla Gibson negli anni sessanta.

Rispetto al precedente diagramma, la principale differenza e' legata ai pickup scelti: non ci sono piu' i P-90 scelti da Les Paul. Al loro posto una coppia di P.A.F. disegnati da Seth Lover. Oltre a questo sono presenti altre leggere differenze nella connessione dei componenti.



Come per la circuitazione della Les Paul del '52, abbiamo scelto di presentare un diagramma fedele all'originale, distribuzione delle masse comprese. Sarebbe opportuno modificarlo leggermente in modo da avere un solo centro di massa. (per chi fosse interessato, in questo caso abbiamo disegnato una versione alternativa reperibile QUI)

Materiale occorrente per realizzare il circuito:

- 2 pick-up humbucker che siano delle riproduzioni dei P.A.F (ce ne sono diversi in commercio, a seconda del budget che si vuole spendere. il nostro consiglio e' di scegliere i Lindy Fralin Pure PAF);

- 2 condensatori bumble-bee in carta-olio o mylar da 0.022 uF (in caso non si trovino o siano fuori budget, consiglio di sostituirli con due condensatori carta-olio sovietici da 0.022 uF/400V, come ad esempio i K40p-2b);

- 4 potenziometri Centralab 500k audio taper (non proprio facilmente reperibili ne' economici... in caso, sostituite con due potenziometri lineari da 500k per il volume e due da 500k logaritmici per il tono. In ogni caso, visto che vanno montati su una Les Paul, devono essere scelti quelli col cannotto più lungo);

- switch 3 vie;

- jack mono;

- cavi.

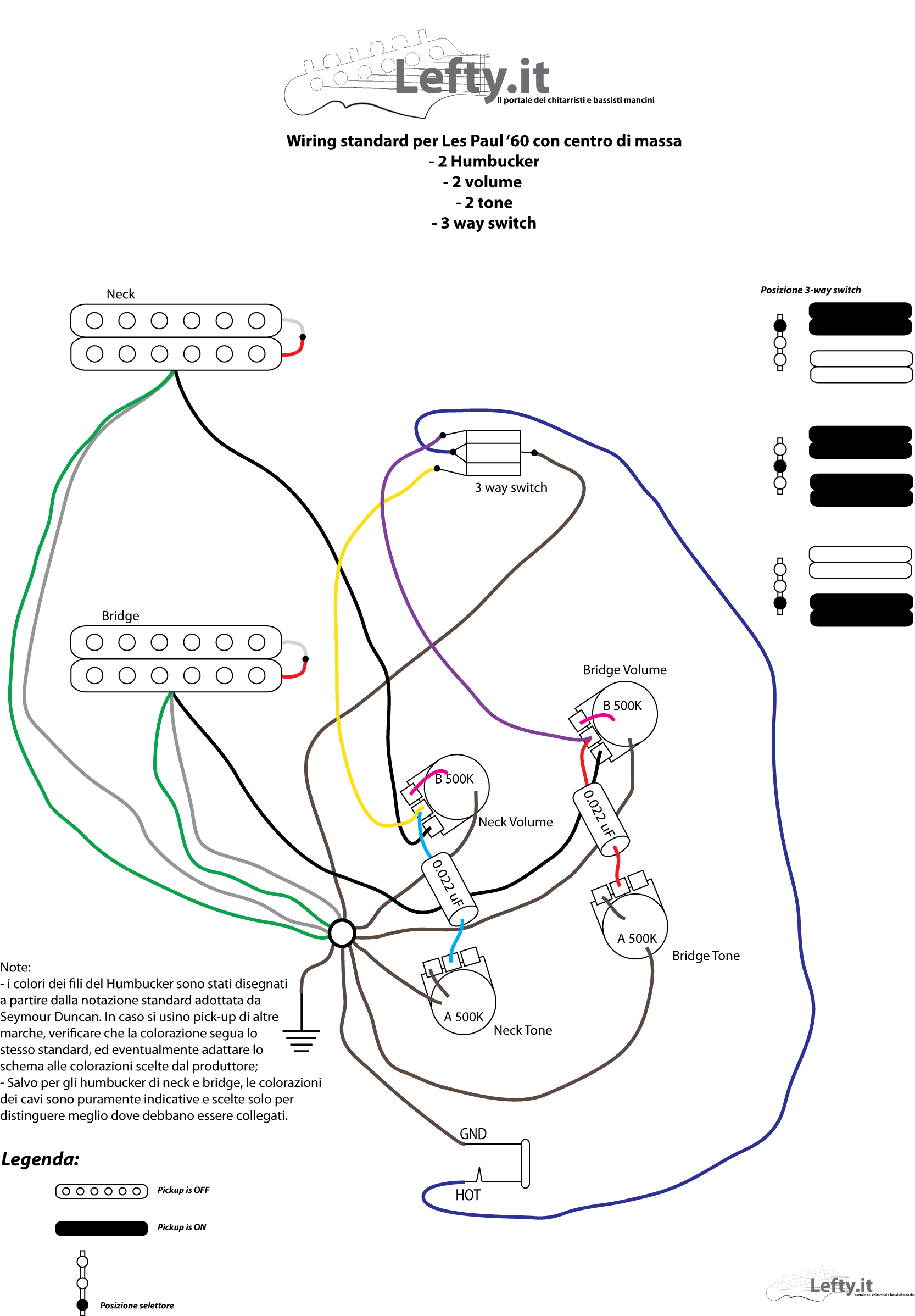

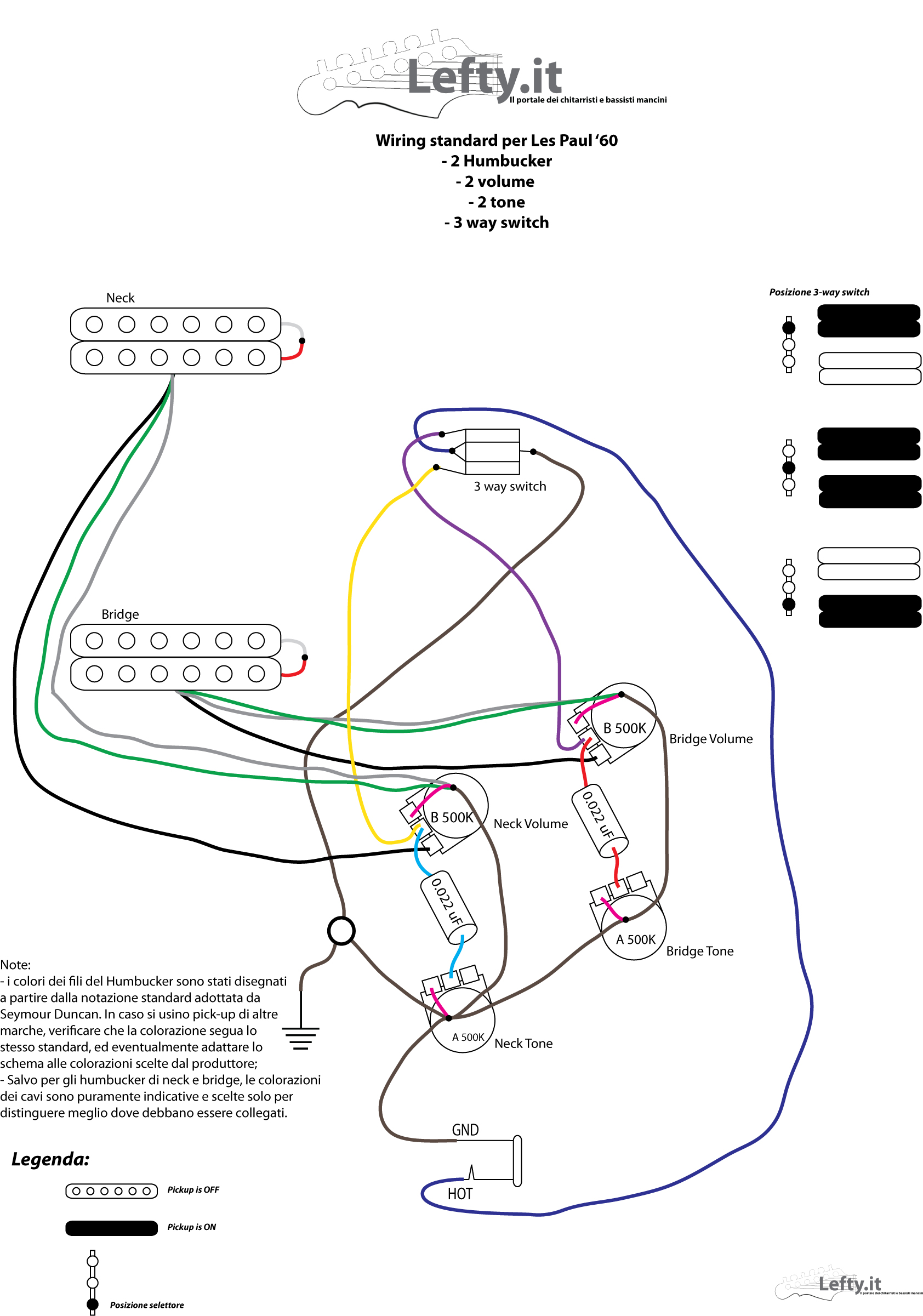

Di seguito è riportata la schematica. Cliccando su essa è possibile vederla in un formato qualitativo migliore. Per sviluppare questa schematica è stata seguita quella adottata per la circuitazione originale, valutando informazioni online e fotografie.

les paul vintage 60s



Nota: l'immagine di copertina e' tratta da http://www.guitarworld.com/
